氮气保护井式回火炉是高节能型高精度控温井式周期作业真空回火炉，主要供薄壁无缝钢管、长轴、各种金属机件的真空氮气保护状态下无氧化回火热处理工艺，并可用于航天、航空飞机制造行业，以及汽车制造行业，精密机械制造业，精密机件或锻件光亮无氧化氮气保护回火之用。

结构简介：

       氮气保护井式回火炉主要由钢板卷制成井式炉壳，由型钢组焊制成炉体结构。炉衬采用0.6g/mm3超轻质微珠节能耐火砖，炉衬与炉壳间夹置高纯陶瓷纤维保温棉，空隙填充膨胀保温粉，属于超节能型炉衬，相比同类产品节电30-60％。电热元件采用耐高温电阻丝0Cr25A15；采用我厂内角上翘专用搁丝砖，电阻丝使用寿命可达5年。

       氮气井式回火炉的真空罐体采用1Cr18Ni9Ti不锈钢板或进口耐高温不锈钢板卷制，采用保护自动密焊，经大型X光探伤室探伤试压制成。炉盖采用不锈钢材质做内保温炉盖，炉盖面板与罐体采用双水冷真空橡胶密封，氮化回火炉面板上安装有抽真空接口、送氮气保护气氛接口、真空压力表。

炉盖和炉罐可用车间行车将整个真空氮化罐吊出自然空冷或水池强迫速冷，以便装卸工件。为提高生产效率，可订购二个真空氮化罐交替连续作业。60KW以上氮气保护井式回火炉分为多区控温，高精度设计分配功率。采用多台微电脑程序控温电柜，自动显示实测炉温和氮气保护状态，计算升温斜率温度值及设定值，超温报警和自动工艺曲线记录。能没定8段工艺曲线，控温精度土1℃。

       氮气保护井式回火炉可按照快速炉内冷却系统，可在订货时提出。氮气保护炉内热氮抽出到炉外氮气快速循环接热降低氮气温度后，冷氮进罐快冷循环系统。

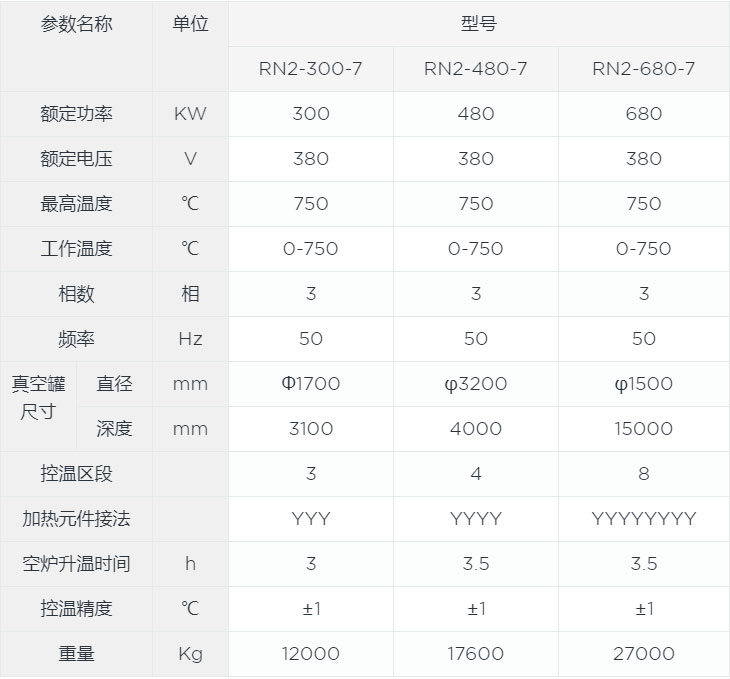

技术参数：
